一、主要技术参数
1、 电源:三相四线,380V、50HZ
2、 机台颜色:青灰色

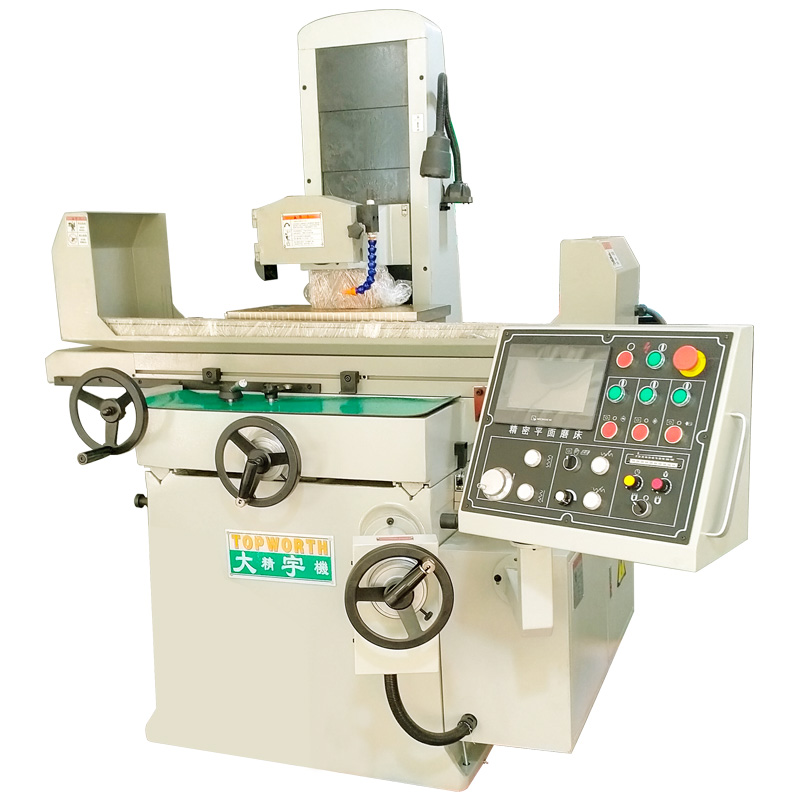

项目 | 规格 | 单位 | DY-250ASM | |
能力 | 工作台工作面积 | mm | 500*250 | |
左右最大移动量 | mm | 540 | ||
前后最大移动量 | mm | 280 | ||
工作台面至主轴中心最大距离 | mm | 470 | ||
工作台最大承受重量 | kgs | 100 | ||
工作台 | 工作台T型槽 | mm×N | 14×1 | |
工作台方式 | 液压自动 | |||
工作台速度 | m/min | 7-25 | ||
前后手轮进刀 | 1格 | mm | 0.02 | |
1圈 | mm | 4 | ||
前后快速移动速率 | 50Hz | mm | 790mm/min | |
60Hz | mm | 950mm/min | ||
砂轮 | 砂轮尺寸 | mm | φ205×6~20×φ31.75 | |
上下 | 上下电子手轮进刀 | 1格 | mm | 0.01mm |
1回转 | mm | 2mm | ||
自动进给量 | mm | 0.002-0.02 | ||
马达 | 主轴马达 | hp | 2 | |
上下驱动马达 | kw | 0.75 | ||
油压马达 | hp | 1 | ||
冲水马达 | hp | 1/8 | ||
前后驱动马达 | w | 80 | ||
尺寸 | 机器高度 | mm | 1775mm | |
占地面积 | mm | 1800*1400mm | ||
净重 | kgs | 1450 | ||
毛重 | kgs | 16500 |
AS:左右液压自动、前后电动、上下伺服电机自动进刀。电脑触屏Z轴可设定磨削次数,进刀量大小,Y轴限位电子调距
二、多功能自动进给系统(ASM)操作方式:
1、无需编写程式,直接键入加工量数值即可,简单易学,操作方便。
2、数值设定总研磨量,预留精磨量,即可自动进给研磨。
3、每次进给数量:最小值0.001mm至最大值0.1mm,无火花研磨次数0-10次,自动切割功能可选择:工作台左进刀、右进刀或左右间歇进刀模式。
4、研磨结束可选择砂轮停在最低点位置或砂轮自动上升至指定位置。
5、砂轮修整可选择在Z轴上方安装手动砂轮修整器。
6、研磨加工中可随时暂停,以利修整砂轮、测量工件尺寸,暂停中可修正设定值,延续自动研磨,确保加工尺寸。
7、研磨结束可选择是否自动停机断电。
三、随机配件
1、工具箱 1只
2、工具 1套
3、砂轮 1块
4、法兰 1只
5、修整器 1只
6、金刚笔 1支
7、平衡装置 1套
8、拆具 1套
9、机床垫铁及调整螺丝 1套
10、刮水板 1支
11、精度检验表 1份
12、合格证 1份
13、说明书 1份
四、安装及服务
1、卖方负责该设备的安装调试工作。货物运抵买方工厂后,卖方接到买方设备安装通知后派出安装调试人员进行安装调试,买方应积极配合。
2、调试期间,卖方免费为买方操作人员提供操作培训服务。
3、保修期一年:自设备在买方工厂调试结束之日起一年内保修,不含易损件及由于买方人为操作失误造成零部件损坏,接到客诉请求24小时到达现场服务。
4、卖方对所供设备不定期售后服务。
备注:安装调试所需的所有原物料(含液压油、润滑油、电气路等)必须在卖方安装调试人员到达前买方准备完毕。
